Как соединить клееный брус в углах и в длину: схемы соединений

Соединение клееного бруса между собой требует компетентности и соблюдения технологии. От качества работы зависит надёжность конструкции дома, эстетика его внешнего облика, отсутствие деформации и долговечность.

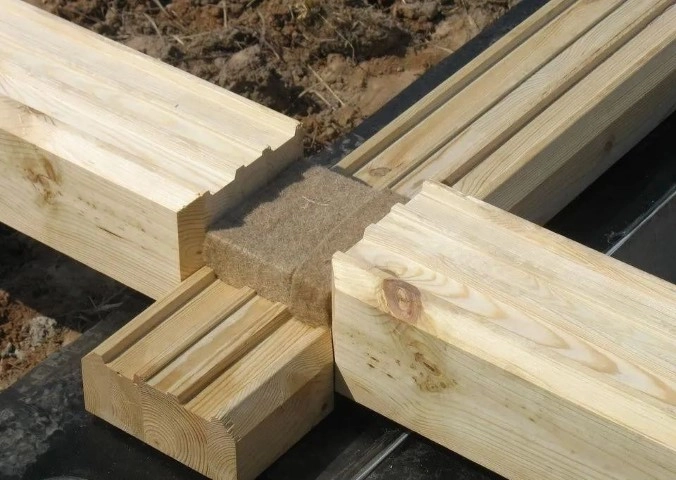

Нижняя обвязка бревен

Нижняя обвязка (или венец) – это часть сруба, прилегающая непосредственно к фундаменту. С помощью обвязки нагрузка на фундамент распределяется равномерно. Нижняя обвязка обеспечивает устойчивость дома и служит основой для возведения стен.

Перед началом работ оценивается поверхность и целостность фундамента: способ – визуальный и с помощью специальных приборов. Фундамент должен быть идеально ровным. На него укладывают гидроизоляционный материал. Самый доступный – рубероид, среди других: бикрост, техноэласт, унифлекс. Иногда под нижний венец кладут доску.

Для опорной части дома рекомендуется хвойный брус сечением не менее 100 мм. Его обрабатывают раствором антисептика, наносят минимум три слоя только на сухую древесину.

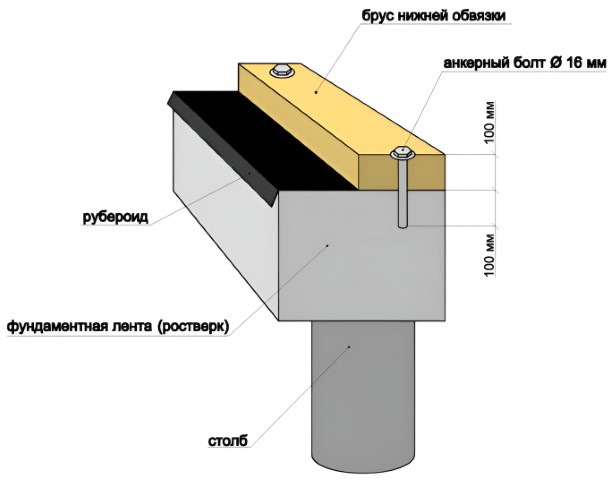

Крепление клееного бруса на фундаменте (Фото: ecostroyhouse.ru)

Крепление на свайно-ростверковом, монолитном и ленточном фундаменте:

• На вмонтированные металлические шпильки (сверху – гайка с усиленной шайбой);
• На деревянные пробки (они также заранее устанавливаются в фундамент);
• С помощью анкерных болтов (глубина – не менее 100 мм.).

Для свайно-забивного или свайно-винтового фундамента брус крепится на сантехнические болты.

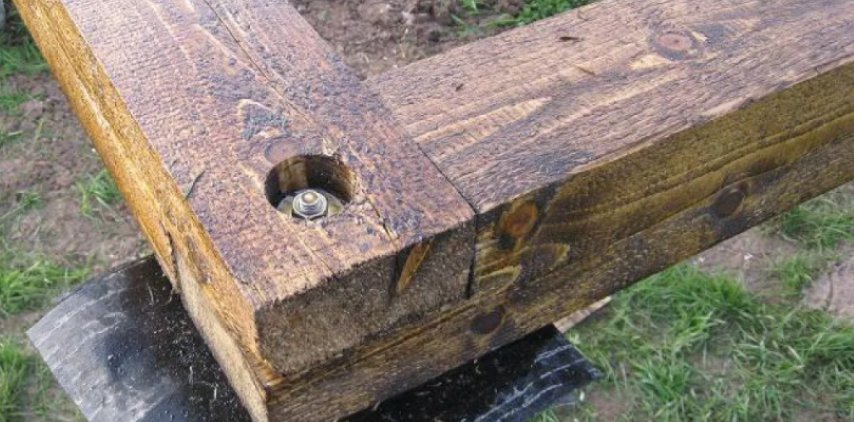

Крепление бруса на сантехнические болты (Фото: moszsm.ru)

Продольное соединение бревен

Размер бревен разный, как правило, от 6 до 18 метров. Стена часто сращивается из 2-3 бревен. Для этого есть несколько способов.

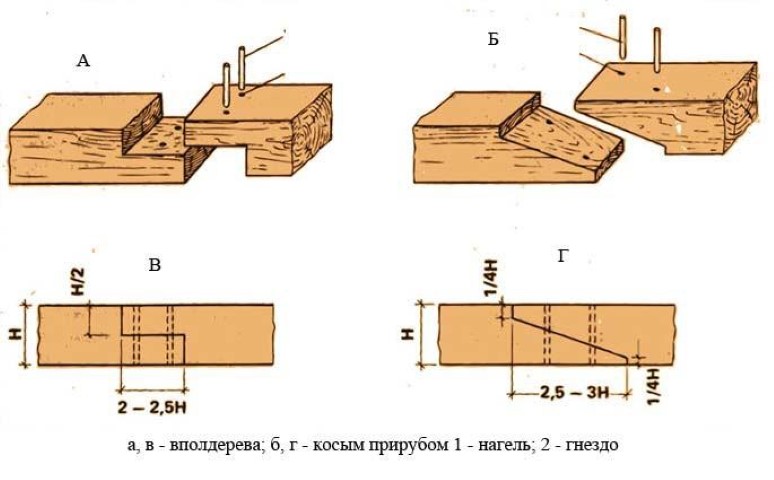

• «В полдерева». На конце каждого бревна делают одинаковые вырезы с прямым углом в половину ширины. Затем одно бревно накладывается на другое. Соединение «в полдерева» сделать просто, оно прочное, но в доме может возникнуть продувание.
• «Косой прируб». Этот способ аналогичен предыдущему. Только вырезы делают по косой.

Виды соединения клееного бруса (Фото: banya-expert.co)

• «В косой замок». Дерево выпиливается по косой и со ступенью. Этот способ более надежный - бревна не разойдутся во время усадки.
• «В прямой накладной замок». Тут – пазы в виде крючков. Если пиломатериал клееный, то это рекомендовано для висячих конструкций дома.

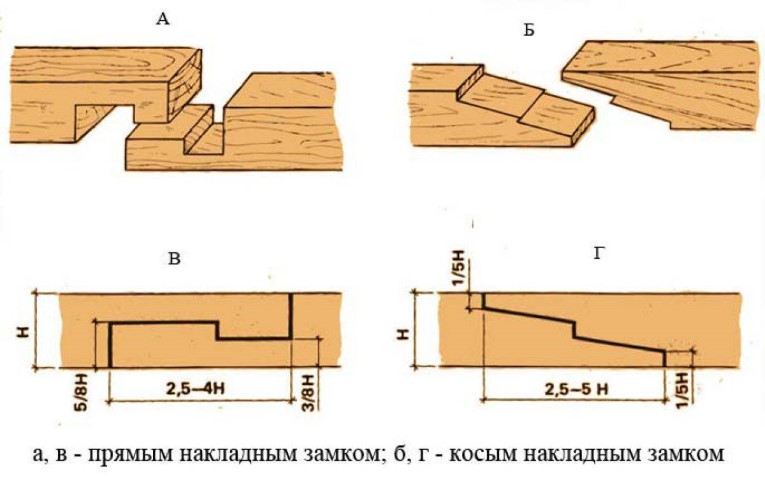

Соединение клееного бруса «замком» (Фото: betonpogreb.ru)

• «На шпонке». В торцах бревен вырезают пазы. Между ними вбивают шпонку. Для повышения прочности шпонку смазывают клеем (столярным ПВА). Бревна кладут встык. Способ считается самым прочным - дом не продувается.
• «В коренной шип». Это крепеж клееного бруса с шипом на торце одного из бревен. В торце другого вырезают паз для шипа. Шип рекомендуется делать в виде трапеции - это надежнее. Также он может быть прямоугольным.

Для повышения прочности соединения нужен дополнительный крепеж. Можно выбрать, например, нагель (гладкий гвоздь без шляпки). Дополнительное скрепление применимо к любому из способов.

Угловое соединение бревен

Существует несколько способов соединения бревен под Т-образным углом друг к другу. В зависимости от дизайн-проекта есть два типа:

• Без остатка (или «чистый угол»): бревно не выходит за границу угла.
• С остатком (или «в обло»): часть бревна – за пределами стены.

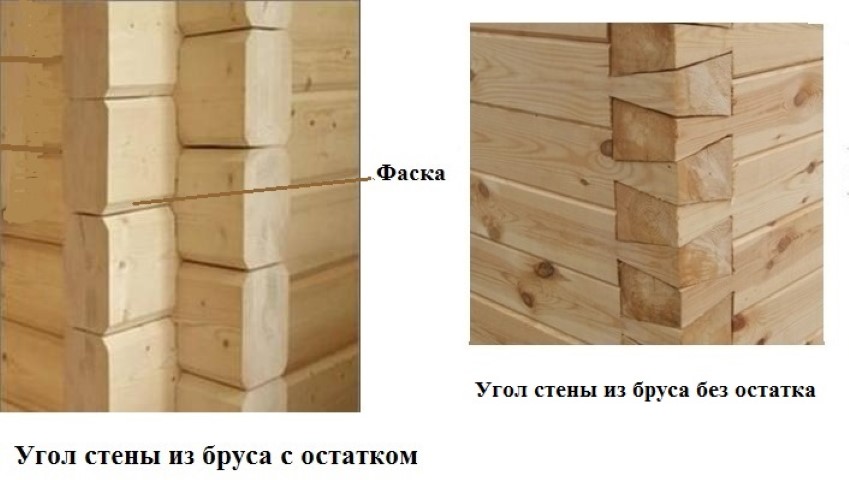

Угол стены из бруса с остатком и без (Фото: inlaber.ru)

Угловые соединения клееного бруса (схемы, виды, чертежи) представлены ниже.

Монтаж бревен без остатка

Популярные способы соединения бревен без остатка:

• «Встык». Бревна стыкуют между собой с закреплением. Это самый быстрый, простой и недорогой способ. Но с ним могут возникнуть щели, и дом будет продуваться.
• «Ласточкин хвост». Способ похож на соединение методом «в полдерева», только соединения вырезают в виде трапеции. Такие угловые соединения клееного бруса обеспечат надежное прилегание бревен, сохранение тепла, стильный вид. Способ дорогой и трудоёмкий.

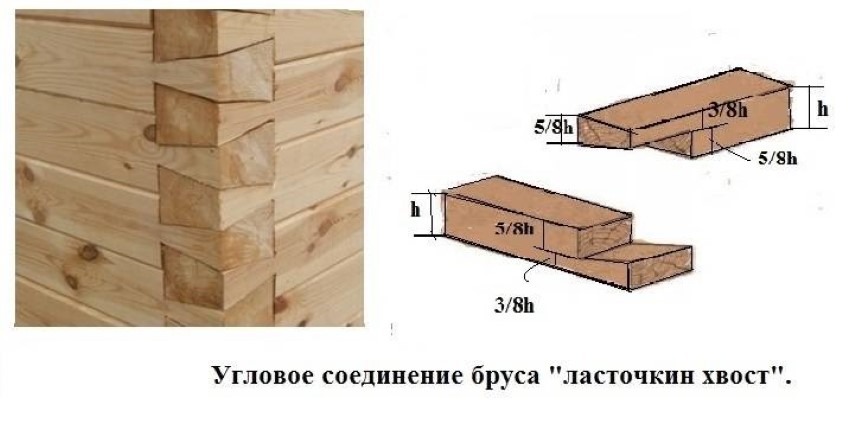

Угловое соединение бруса «ласточкин хвост» (Фото: lenwood.ru)

• «С шипом». Шип может быть коренным: в одном бревне – шип, в другом – паз для него. И шип бывает вставным (шип – отдельный элемент, его вставляют в паз, образованный двумя бревнами). Минусы способа «с шипом»: возможное появление щелей и деформация при усадке. При этом такое крепление клееного бруса недорогое и несложное.

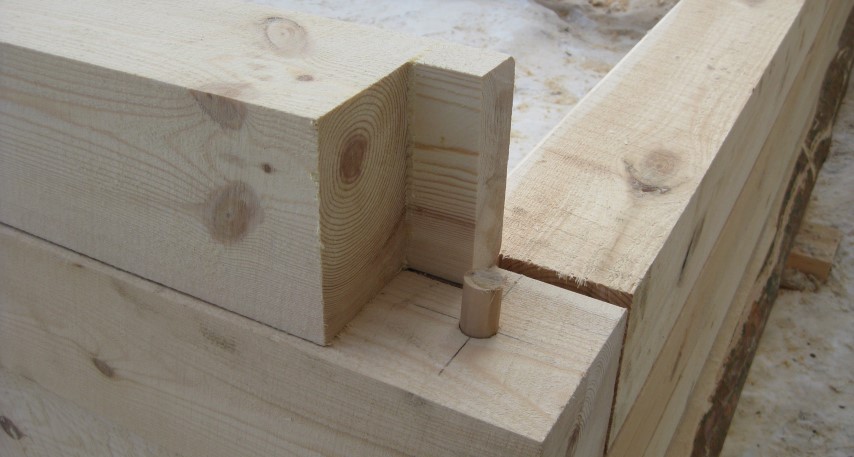

Крепление бруса «с шипом» (Фото: klubmama.ru)

Есть и другие способы соединения, например, «в полдерева» (о нем писали выше), «с французским замком», «вгладь», «сковороднем».

Монтаж бревен с остатком

Он может быть одно-, двух- или четырехсторонним.

• «В полдерева». Этот угловой способ похож на продольный способ с тем же названием. Только паз вырубают на расстоянии от конца бревна в нижнем венце – с одной стороны. Угловое соединение клееного бруса в «полдерева» еще называют односторонним.
• «В курдюк», «в охряп» или «в гребень». Это – двусторонние способы распила бревен. Пазы пропиливают вверху и внизу каждого бревна (разница – в форме выпила). Глубина паза – ¼ толщины. Бревна, соединенные таким способом, лежат плотнее.

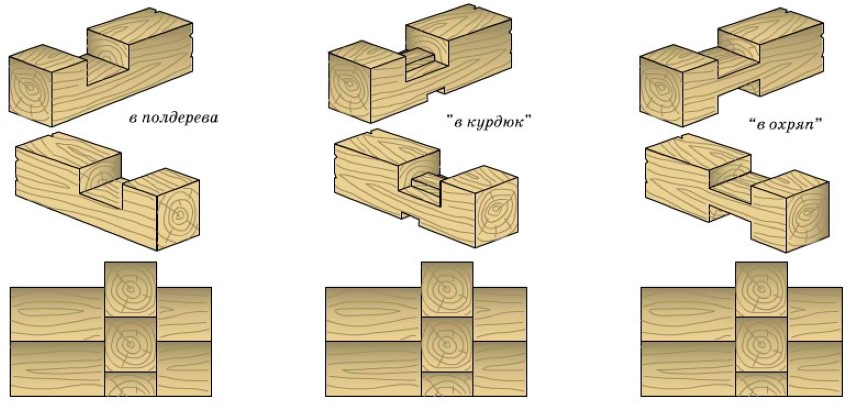

Одно- и двухстороннее крепление клееного бруса (Фото: moydomik.net)

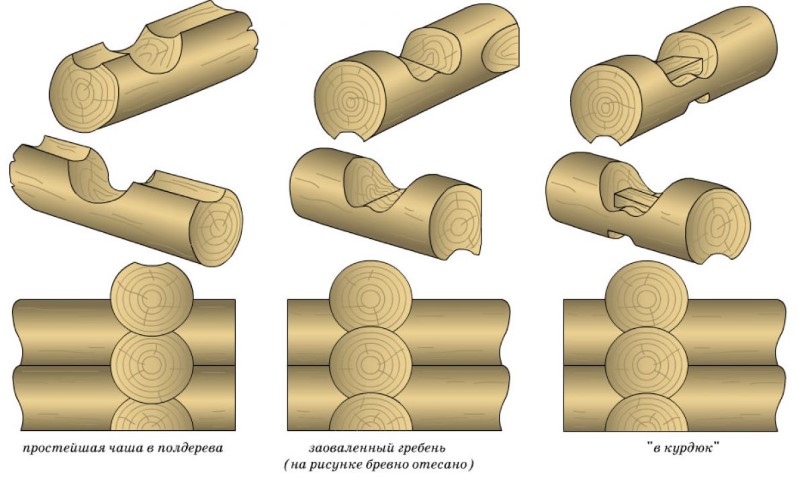

Выпил перечисленными способами – либо прямоугольный, либо чаша (полуцилиндр).

Соединение клееного бруса с выпилом «чаша» (Фото: stroyfora.ru)

• «Замком». Паз пропиливается с четырех сторон бревна. Четырехсторонний – самый непростой способ, но самый надежный.

Соединение бруса в замочный паз, в «обло» (Фото: sauny-kaminy.ru)

Примыкание ненесущих стен и перегородок

Несущие стены, которые соединяются углом – это основа дома. Помимо них, в проекте предусмотрены ненесущие конструкции (стены и перегородки). Вместе с несущими они образуют узел примыкания.

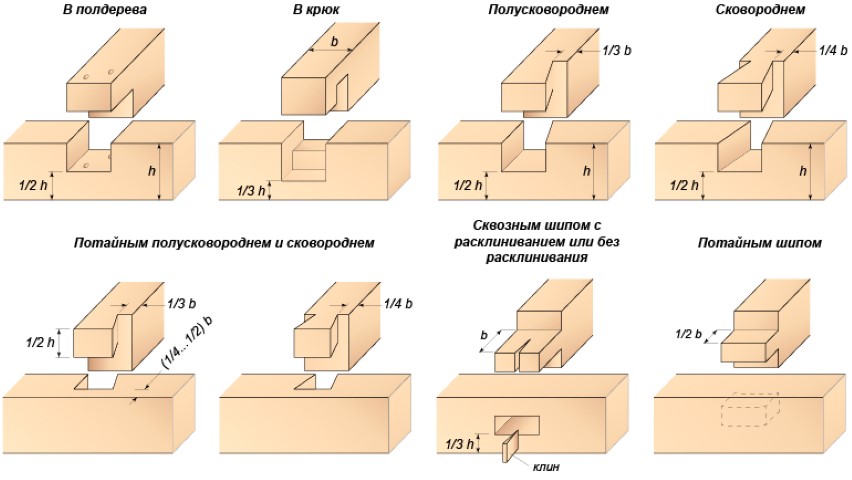

Для его монтажа используют способы с односторонним пазом:

1. «В полдерева».
2. «В крюк».
3. «Полусковороднем» (открытый или потайной).
4. «Сковороднем» (открытый или потайной).

Паз пропиливается с одной стороны в бревне несущей и ненесущей стены. Для каждого из способов – своя форма выемки.

Монтаж также проводят «с шипом» (сквозным или потайным). Возможно его расклинивание на бревне ненесущей стены.

Примыкание ненесущих стен из клееного бруса (Фото: metallcore.ru)

Дополнительно используют крепежные изделия, например, это может быть шпилька.

Встречаются сложные узлы примыкания, когда нужно соединить три или четыре стены. Для таких случаев используют любой из указанных способов.

Требования к крепежу для стен

Необходимо учитывать основные правила при подборе и установке крепежных изделий. Это касается и размера, и расположения. Требования идентичные, когда собирают нижний венец дома и стены.

Установка:

• Крепеж забивается на 2-5 см от поверхности бревна.
• Устанавливается на расстоянии 50 мм от торца.
• Отверстие под него – строго вертикальное (чтобы не было проблем при усадке).
• Оно ничем не смазывается.
• Отверстие – на 20-40 мм глубже размера крепежа, и оно равно его диаметру или на 1 миллиметр больше.
• Забивают крепеж прорезиненной или деревянной киянкой, чтобы не повредить дерево.

Если крепеж деревянный, влажность дерева – на 2-3% ниже пиломатериалов. Вид древесины – крепче.

Размеры:

• Диаметр – не менее 1/6 диаметра бревна. К примеру, 22-25 мм для стеновых материалов до 140 мм.
• Длина – в 1,5 раза больше диаметра бревна.

На каждые 6 метров стены устанавливают по 4 крепежа. С деревянным крепежом стены будут монолитными.

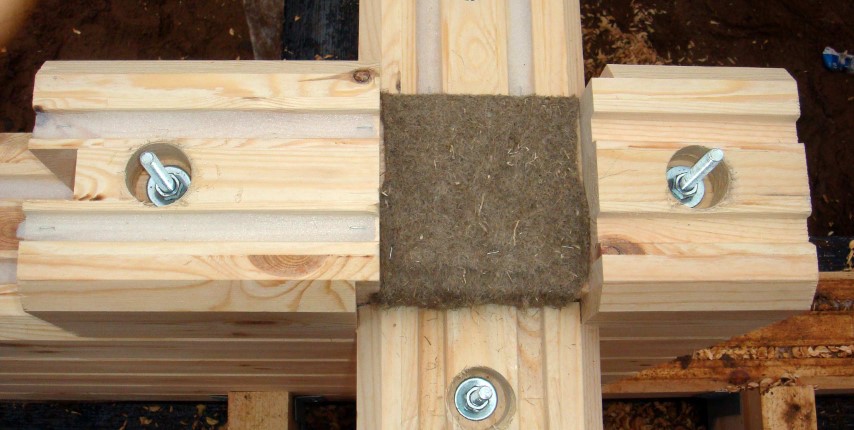

Крепеж для соединения клееного бруса (Фото: domdliavas.ru)

Заключение

Важная задача при соединении бревен – обеспечить их плотное прилегание. Это исключит мостики холода и снизит потерю тепла в доме. Выбор, как соединить клееный брус в длину и по углам, зависит от проекта.
