УЗИП, реле напряжения и другие решения для защиты бытовой техники

Перенапряжения возникают по разным причинам. При ударе молнии вблизи линий электропередачи скачок может достигать тысяч вольт. При отключении и включении линий и авариях напряжение в квартире может упасть до 150 В или подскочить до 350 В. Кроме того, к перенапряжениям приводят неравномерные нагрузки в сети. Алексей Злотников, продавец-консультант отдела «Электротовары» магазина «Лемана ПРО», рассказывает о плюсах и минусах доступных защитных устройств для дома.

Причины и зоны риска

Перенапряжение — кратковременное или длительное превышение напряжения в сети выше номинала. Номинальное напряжение составляет 230 В. Опасным считается превышение даже на 10–15 %, то есть 250–260 В. При скачках до 300–350 В и выше высока вероятность выхода из строя бытовой техники, перегрева проводки и возгорания.

Проблема более выражена в районах с редкой застройкой и небольшим числом подключенных объектов. Источником проблем служат длинные воздушные линии, слабая защищенность от молний, низкое качество заземления, расположение дома в конце линии электропередачи, где колебания напряжения сильнее из‑за сопротивления проводов. При низком напряжении перегорает техника, в которой есть двигатели, — например, стиральные машины, холодильники, кондиционеры, пылесосы, насосы. В многоквартирных домах есть риск отгорания нулевого провода на основной линии. В этом случае в одних квартирах напряжение будет низким, в других — высоким.

Большинство бытовых приборов нормально работают при 200–240 В. Критичны скачки выше 260 В. Они могут вывести из строя электронику (телевизоры, компьютеры, стиральные машины с электронным управлением). Снижение напряжения до 160 В и менее приводит к росту потребляемого тока, перегреву обмоток, снижению крутящего момента и ускоренному износу оборудования. Высокое напряжение (более 300 В) опасно тем, что создает избыточную нагрузку на изоляционные материалы, из‑за чего возрастает вероятность их пробоя, особенно в местах повреждений. Резкие импульсы в тысячи вольт, например, от удара молнии, разрушают практически любое оборудование.

Устройства защиты

Устройства защиты — электротехнические аппараты для защиты электропроводки и приборов от скачков напряжения. Они отводят избыточную энергию, предотвращая поломку электроники, возгорания и обеспечивая пожарную безопасность.

УЗИП (устройство защиты от импульсных перенапряжений)

Защищает от мощных кратковременных всплесков (например, при ударе молнии). Основа прибора — электронный компонент под названием варистор или разрядник. Он отводит избыток энергии в канал заземления. Бытовые УЗИП выдерживают импульсы до 60 кА (килоампер).

Плюсы:

• высокая скорость срабатывания (доли секунды);
• защита от мощных импульсов;
• модульное исполнение — удобно монтировать в распределительном щите.

Минусы:

• не защищает от длительного повышенного напряжения;
• требует качественного заземления;
• ограниченный ресурс (после нескольких сильных импульсов варистор может выйти из строя).

Реле напряжения

Контролирует уровень напряжения в сети. При выходе за заданные пределы (например, ниже 180 В или выше 265 В) отключает питание, а после нормализации — автоматически включает. Есть два вида реле: с проходом нуля и с разрывом нуля. Лучше выбирать с разрывом, так как это безопаснее. Они полностью обесточивают защищаемую линию.

Плюсы:

• доступная цена;
• быстрое срабатывание (менее 0,1 секунды);
• функция задержки включения защищает двигатели: компрессоры холодильников и кондиционеров.

Минусы:

• не поглощает импульсы, а только отключает нагрузку;
• не стабилизирует напряжение;
• нет защиты от короткого замыкания.

Стабилизатор напряжения

Стабилизатор нормализует напряжение на выходе, поддерживая его в заданных пределах (например, 230 ± 5 В), независимо от колебаний на входе. Подходит для техники, чувствительной к перепадам (котлы, аудиосистемы). Есть три типа стабилизаторов со своими преимуществами и недостатками.

Релейные стабилизаторы

Принцип работы: переключение реле.

Плюсы:

• низкая стоимость (бюджетные модели);
• простота конструкции и обслуживания.

Минусы:

• невысокая скорость выравнивания напряжения;
• возможны скачки напряжения при переключении реле;
• нельзя использовать в газовых котельных (из‑за риска искрообразования и влияния на работу котлов).

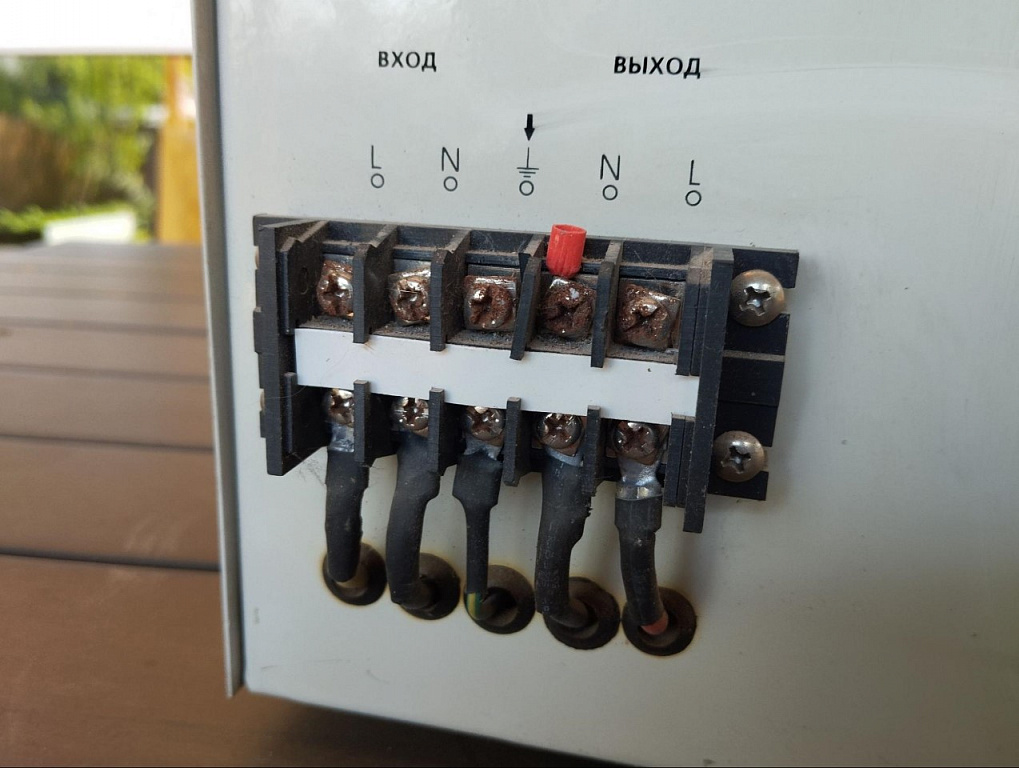

Тиристорные (симисторные) стабилизаторы

Принцип работы: управление напряжением с помощью полупроводниковых приборов (тиристоров/симисторов).

Плюсы:

• высокая скорость срабатывания;
• надежность и долговечность (нет механических контактов);
• бесшумная работа;
• хорошая точность стабилизации.

Минусы:

• средняя ценовая категория (дороже релейных);
• могут вносить небольшие искажения в форму синусоиды (не критично для большинства бытовых приборов).

Инверторные стабилизаторы

Принцип работы: двойное преобразование напряжения (сначала в постоянное, затем обратно в переменное с чистой синусоидой).

Плюсы:

• чистая синусоида выходного напряжения;
• самая высокая среди всех типов скорость и точность стабилизации;
• широкий диапазон входного напряжения;
• подходят для чувствительной техники и оборудования с электродвигателями;
• обязательны для некоторых видов газовых котлов, которые не работают с искаженной синусоидой.

Минусы:

• самая высокая стоимость среди всех типов;
• более сложная конструкция (требует квалифицированного обслуживания).

Источник бесперебойного питания (ИБП)

Обеспечивает резервное питание при отключении электричества и защищает от перепадов напряжения. Особенно важен для компьютеров, серверов и систем умного дома.

Плюсы:

• бесперебойная работа оборудования;
• фильтрация помех и импульсов в моделях с двойным преобразованием;
• возможность корректного завершения работы ПК, серверов.

Минусы:

• высокая цена;
• ограниченное время автономной работы (обычно до 30 минут);
• необходимость замены аккумуляторов каждые 3–5 лет.

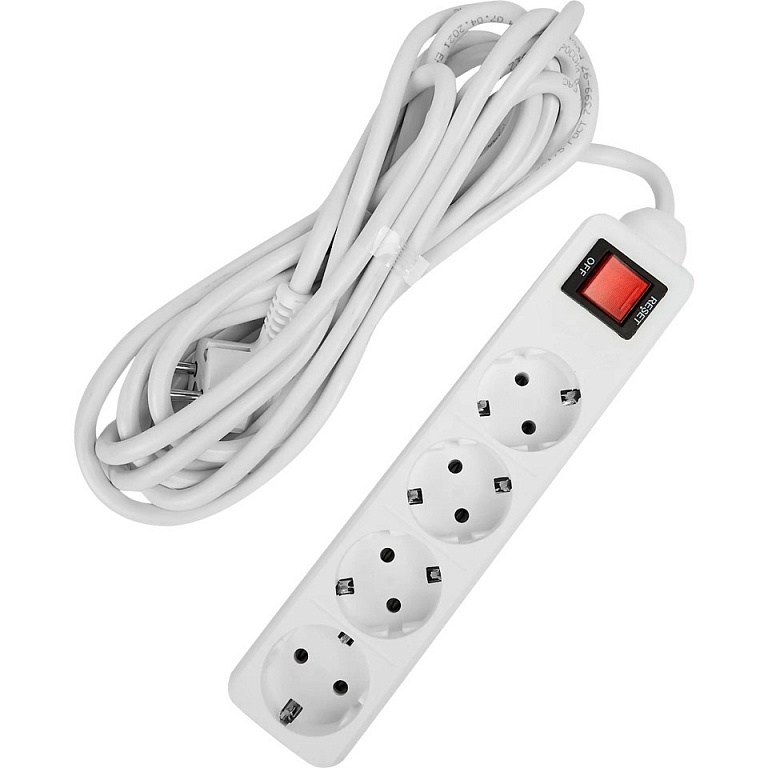

Сетевой фильтр

Сетевой фильтр подавляет высокочастотные помехи и слабые импульсные перенапряжения (до 2–3 кВ). Подходит для защиты телевизоров, компьютеров и мелкой бытовой техники.

Плюсы:

• самая низкая стоимость среди перечисленных решений;
• простота подключения в розетку;
• защита нескольких устройств одновременно.

Минусы:

• слабая защита от мощных импульсов;
• не подходит для больших нагрузок от мощных электроприборов.

Сетевые фильтры имеют разную защиту. Более бюджетные модели защищают только от перегрузки сети. Более дорогие модели защищают от импульсных перенапряжений.

Для комплексной защиты оптимально комбинировать устройства. Например, установить УЗИП на вводе в дом для защиты от молний и мощных импульсов, реле напряжения — для отключения питания при длительных отклонениях, стабилизатор — для чувствительной техники, ИБП — для критически важной нагрузки. Такой подход помогает снизить риски повреждения техники и сделать работу электросети стабильнее.

Помимо средств защиты электроприборов, необходимо уделить внимание мерам пожарной безопасности. Для установки в электрощите стоит приобрести компактный огнетушитель, который срабатывает автоматически при возгорании, локализуя огонь до распространения. Также рекомендуется использовать специальные термоактивируемые стикеры для подрозетников — при перегреве они «взрываются» и распыляют огнетушащий порошок прямо в зоне возможного возгорания.
